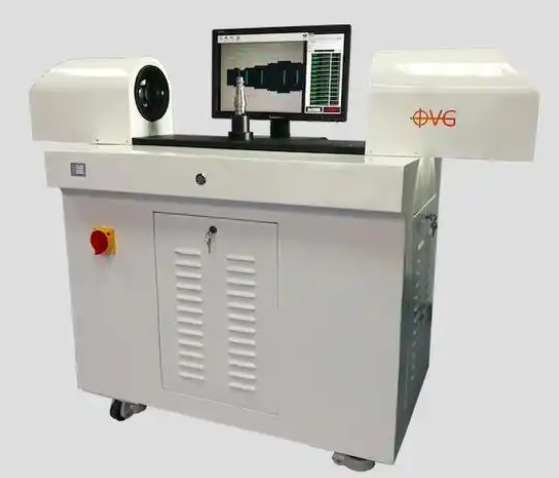

在現代精密制造領域，軸類光學機宛如一位擁有 “火眼金睛” 的衛士，嚴格把關著軸類零件的質量與精度。它的出色表現，離不開其精妙復雜的內部構成，各個組成部分協同發力，為高端制造業的蓬勃發展提供堅實保障。

光源系統作為軸類光學機的 “照明燈塔”，首當其沖肩負重任。通常采用高穩定性、高亮度的 LED 光源或激光光源，其作用至關重要。LED 光源以其節能環保、壽命長且光線均勻的特性，能在測量時為軸類零件提供穩定柔和的照明環境，確保光線均勻覆蓋零件表面，避免因光線明暗不均造成測量誤差。而激光光源則憑借其高度的方向性和相干性，在一些對精度要求極高、需要進行微觀測量的場景下大放異彩，比如測量軸類零件表面的微小劃痕、粗糙度時，激光光源能夠精準聚焦，將細微之處清晰呈現，為后續的數據采集提供精準的原始圖像信息。

光學成像系統堪稱軸類光學機的 “核心鏡頭”，是捕捉零件細節的關鍵一環。它由一系列高品質的光學鏡片、透鏡組以及精密的鏡頭調節裝置構成。這些光學元件經過精心打磨與調校，具備出色的像差校正能力，能夠?qū)⑤S類零件表面的反射光或散射光高效收集，并精準成像在探測器上。無論是軸的圓柱面、圓錐面，還是軸肩、鍵槽等復雜特征部位，光學成像系統都能以高分辨率、高對比度的成像效果，真實還原零件的幾何形狀，使得后續測量分析得以基于精準的圖像數據展開，其成像質量直接決定了整個測量系統的精度下限。

承載與驅動系統猶如軸類光學機的 “穩健底盤” 和 “動力引擎”。高精度的機械導軌、絲桿以及伺服電機協同工作，確保軸類零件在測量過程中能夠平穩、精確地移動與定位。機械導軌采用超精密的直線導軌，具備極低的摩擦系數和極高的運動直線度，能有效避免零件在移動過程中出現晃動、偏移等不穩定現象，保證測量路徑的精準性。絲桿則負責將伺服電機的旋轉運動轉化為精確的直線位移，通過高精度的螺距設計與精密加工，實現對軸類零件位置的精細調整，以滿足不同測量需求。在對長軸類零件進行全長掃描測量時，承載與驅動系統的穩定表現尤為關鍵，它保障了測量數據的連續性與準確性，為后續質量評判提供可靠依據。

探測器與信號處理系統恰似軸類光學機的 “智慧大腦”，負責將光學成像系統捕捉到的光信號轉化為數字電信號，并進行深度處理分析。探測器多選用高靈敏度的 CCD(電荷耦合器件)或 CMOS(互補金屬氧化物半導體)圖像傳感器，它們能夠快速感知光線強度變化，將光信號轉換為電信號，以像素點的形式記錄下來。隨后，信號處理系統內置的高速處理器和專業算法軟件登場，對這些海量像素?cái)?shù)據進行降噪、濾波、特征提取等一系列復雜運算，最終將其轉化為軸類零件的尺寸、形狀公差、表面粗糙度等直觀的測量結果，以數字化報告形式呈現給操作人員，指導生產流程的優化調整。

軟件控制系統則是軸類光學機的 “指揮官”，它將上述各個部分有機整合，實現人機交互的便捷高效。通過簡潔直觀的操作界面，操作人員能夠輕松設定測量參數、規劃測量路徑，實時監控測量進程。軟件還具備強大的數據存儲、管理與追溯功能，每一次測量的數據記錄都被妥善保存，方便后續質量追溯與統計分析，為企業的質量管理體系提供有力支撐。

軸類光學機憑借其光源、成像、承載驅動、探測信號處理以及軟件控制等各個精巧部件的完美協作，在精密制造的舞臺上精準 “度量”，助力軸類零件質量攀升，為我國從制造大國邁向制造強國的征程中注入強大動力，推動著各個工業領域向著更高精度、更高品質的方向穩步邁進。
